48V充电器坏了

[skywalkur]

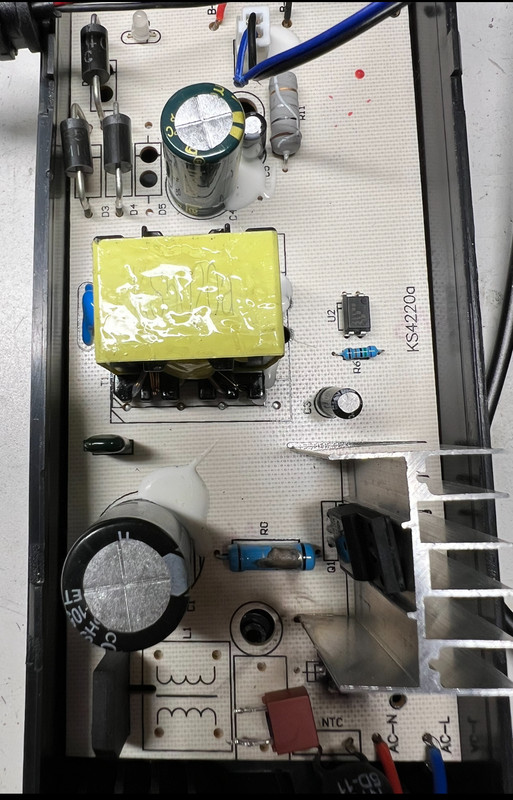

110伏电源进到充电电路先经过T3.15A保险和NTC 5D-11热敏电阻，再进入4腿整流桥KBP310，然后经过82uF电容和一个7000欧姆电阻进入MOT10N65YF场效应管，为什么每次上电时，T3.15A保险总是烧毁？

检查了下各元件，
热敏电阻6欧，电吹风吹后阻值下降，貌似正常
整流桥输入跟正极压降0.5V，输入跟负极短路
电容标83uF，正负极交叉测得66和160，不一样为啥?
场效应管正面看3根腿，两两短路

感觉一串都坏了，罪魁祸首是谁？

[YouHi]

这玩意有啥好修的？买新的。

[mingliu]

这种情况，99%都是半导体元件坏了。换了保险丝还是烧。

二极管坏的情况比较少

很可能是FET坏了

[mingliu]

你说的那个7000欧电阻是不是就是R0啊，油漆都烧脱落了

[mingliu]

电解电容正反方向漏电电阻是有差别的，但是你这个阻值，是测量的电容以外的电路（二极管、电阻，等等）

要想测电容，至少得断开一条腿

[mingliu]

场效应管的门极和栅极、漏极之间肯定应该是绝缘的啊

你可以把那个电阻的一端融化，然后从线路板里拉出来，切断其后的连接。再通电，如果保险不烧，就说明是FET坏了

可以随便买一个类似的FET，eBay上几块钱一包

[mingliu]

等等，你这个7000欧电阻肯定有问题。

110V整流滤波后，得到的是160V左右的直流。这个电压全部降在7000欧上，电流也才23mA，不足以烧保险。

要么这个电阻不是7000欧的（已经烧坏了，导致其电阻在低压和高压时不同，所以你的万用表测不准），要么主要电流是从别处流过的，这个7000欧不是主要通路

[skywalkur]

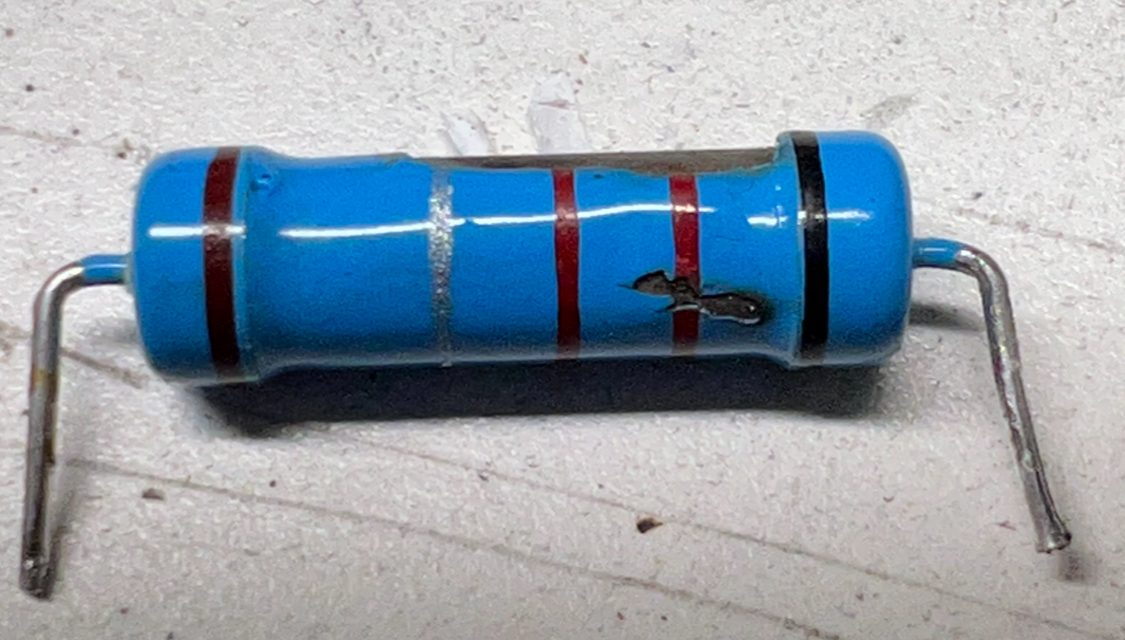

电阻单独拿出来后阻值4700欧，电容正反都是66uF，不修了，配件的钱可以买个新的了

[mingliu]

凭借我多年练就出的读色环的能力，你这个电阻是0.22欧的:D

[skywalkur]

估计坏了；看起来FET是容易坏的元件，高温？

[mingliu]

估计坏了；看起来FET是容易坏的元件，高温？

比起电阻、电容来说，功率半导体器件要脆弱很多。

微米级的线宽上流过几安甚至几十安的电流，开机、关机带来的冷然循环会导致微小裂缝扩展，硅片上的发热点温度会远远超过100摄氏度，接线(bond）的地方容易氧化和局部脱落。器件和散热器之间的导热硅脂也会慢慢变干

有人说所有的半导体失效都是热失效，也有一定道理
